河北重工企业激光切割车间升级案例：电永磁吊具提效90%+，年节电50%

发布时间：2026-07-07
发布者：本站
来源：原创
阅读量：

　　一、客户企业概况
　　本次合作客户为河北大型重工制造企业，深耕高铁、隧道、机械设备等核心领域，拥有成熟的钢板切割、加工、生产体系，产品广泛应用于基建、重工装备配套场景，行业实力雄厚。
　　企业生产规模雄厚：厂区占地20余亩，总生产经营面积达10000余平方米，下设10个专业生产车间，包含2间数控切割专属车间；配备6台大功率激光切割设备，功率覆盖3000W-40000W，钢板日加工产量可达200余吨，是区域内规模化钢板深加工标杆企业。
　　二、客户生产痛点与升级需求
　　随着订单量持续攀升，客户原有生产模式与设备配置无法适配高产需求，厂房产能趋于饱和，传统人工上料下料模式弊端凸显，严重制约激光切割机产能释放，核心痛点如下：
　　• 人效极低、人工成本高：采用传统板钩上料、人工检料、人工下料模式，单班组需配置6名下料员工，人力投入大、招工难、人工管理成本高，且长期存在用工缺口。
　　• 作业效率悬殊、产能浪费严重：激光切割机切割速度快、精度高，但配套下料工序耗时极长，传统板钩完成单批次钢板下料需40分钟，工序衔接断层，高端切割设备长期处于“等料停机”状态，核心设备产能无法最大化利用。
　　• 作业风险高、安全性差：人工配合板钩吊装厚重钢板，易出现钢板晃动、偏移、脱落风险，车间高空吊装作业安全隐患突出，工伤风险居高不下。
　　• 能耗成本高、产能上限低：仅白天人工作业，无法利用夜间低谷电价生产，设备稼动率不足，单日钢板切割产量受限，整体能耗与产出比失衡。
　　三、定制化解决方案
　　针对客户嘉泰大幅面激光切割机双机型加工需求，千豪磁电为其定制2款全覆盖电永磁吊具组合方案，精准适配不同规格钢板吊装、上料、下料场景，全自动磁力吊装替代传统人工板钩作业，彻底打通激光切割工序瓶颈。
　　客户主力设备包含嘉泰13032C大幅面激光切割机、嘉泰XQ系列JTLC6025激光切割机，对应匹配两款专用电永磁吊具，实现全规格生产覆盖，全程无人化辅助吊装，适配车间20吨行车作业工况。

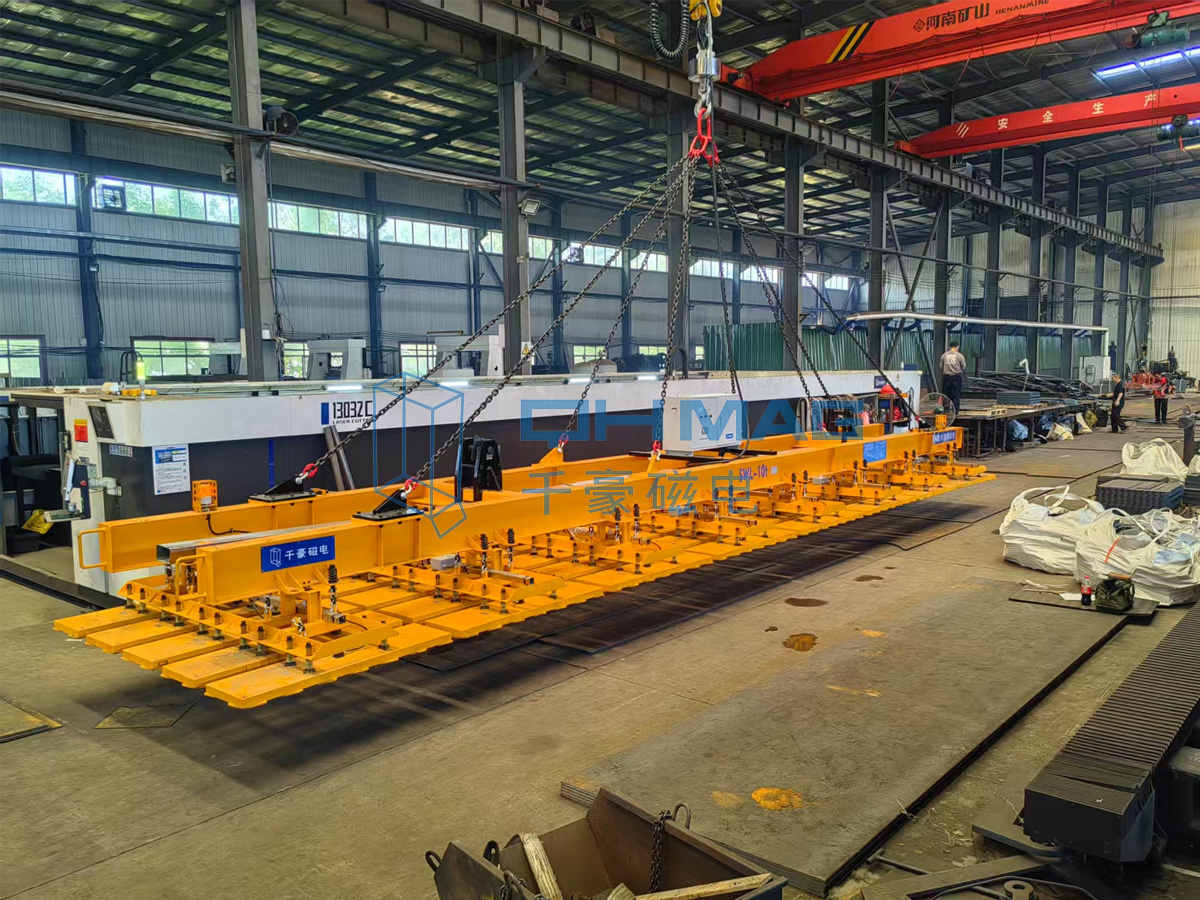

　　1、嘉泰13032C激光切割机+配套吊具参数（QHM6-1223/50-2C）

　　适配13000mm*3200mm超大加工幅面激光切割设备，针对12米超长厚重钢板加工场景定制匹配，成套参数如下：

设备类型	核心参数项	具体参数数值
嘉泰13032C激光切割机	加工幅面	13000mm*3200mm
	激光功率	6KW-40KW（可选）
	XY轴大定位速度	X：131m/min；Y：150m/min
	XY轴定位精度	±0.03mm/m
	XY轴重复定位精度	±0.025mm
	最大加速度	2.0G
QHM6-1223/50-2C电永磁吊具	适配钢板规格	长12m×宽2.3m，厚度20-50mm
	单张最大板重	10吨
	作业钢板温度	≤120℃
	额定载荷/安全系数	12吨，安全系数≥3.5倍
	输入电源	两相AC380V、50Hz
	磁力调节档位	4档（30%、50%、70%、85%）
	控制方式	面板控制/远程控制/驾驶室控制
	设备自重	总重6.5吨（焊接横梁2.6吨）
	特色功能	分组独立控磁，兼容6米/12米钢板吊装，单次吸附单张钢板

　　2、嘉泰JTLC6025激光切割机+配套吊具参数（QHM6-0615-25-1C）
　　适配中小型幅面激光切割设备，匹配6米中小规格钢板加工场景，成套精准参数如下：

设备类型	核心参数项	具体参数数值
嘉泰JTLC6025激光切割机	加工幅面	6000mm*2500mm
	激光功率	≤20KW（可选）
	XY轴大定位速度	X：111m/min；Y：111m/min
	XY轴定位精度	±0.03mm/m
	XY轴重复定位精度	±0.03mm
	最大加速度	1.2G
QHM6-0615-25-1C电永磁吊具	适配钢板规格	长6m×宽1.5m，厚度5-25mm
	单张最大板重	1.8吨
	作业钢板温度	≤120℃
	最大起吊重量/安全系数	2吨，安全系数3倍
	输入电源/电气容量	两相AC380V、50Hz，29kVA
	设备自重	1.8吨
	磁力调节档位	4档（30%、50%、70%、85%）
	作业方式	单次单张精准吊装，适配整板、小件下料

　　四、项目落地核心提效成果（真实实测数据）

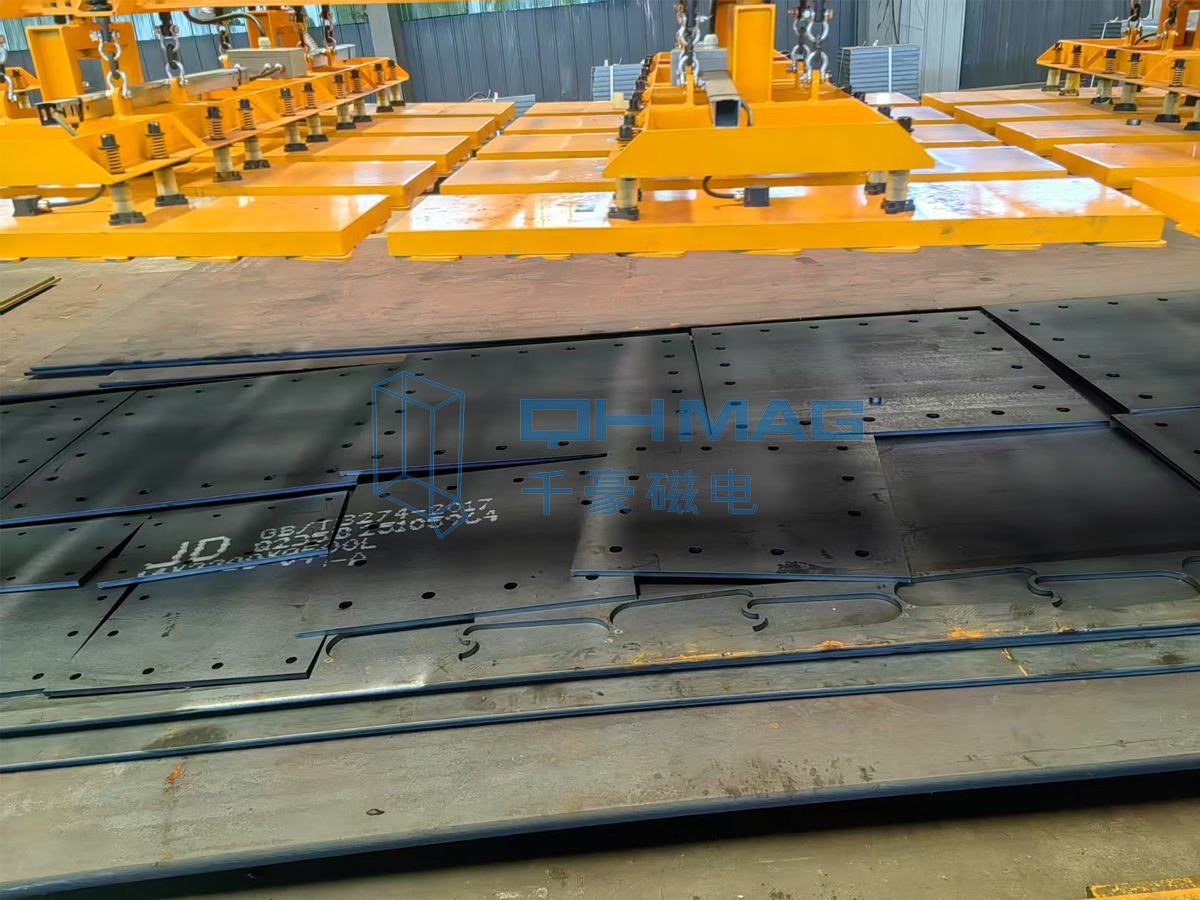

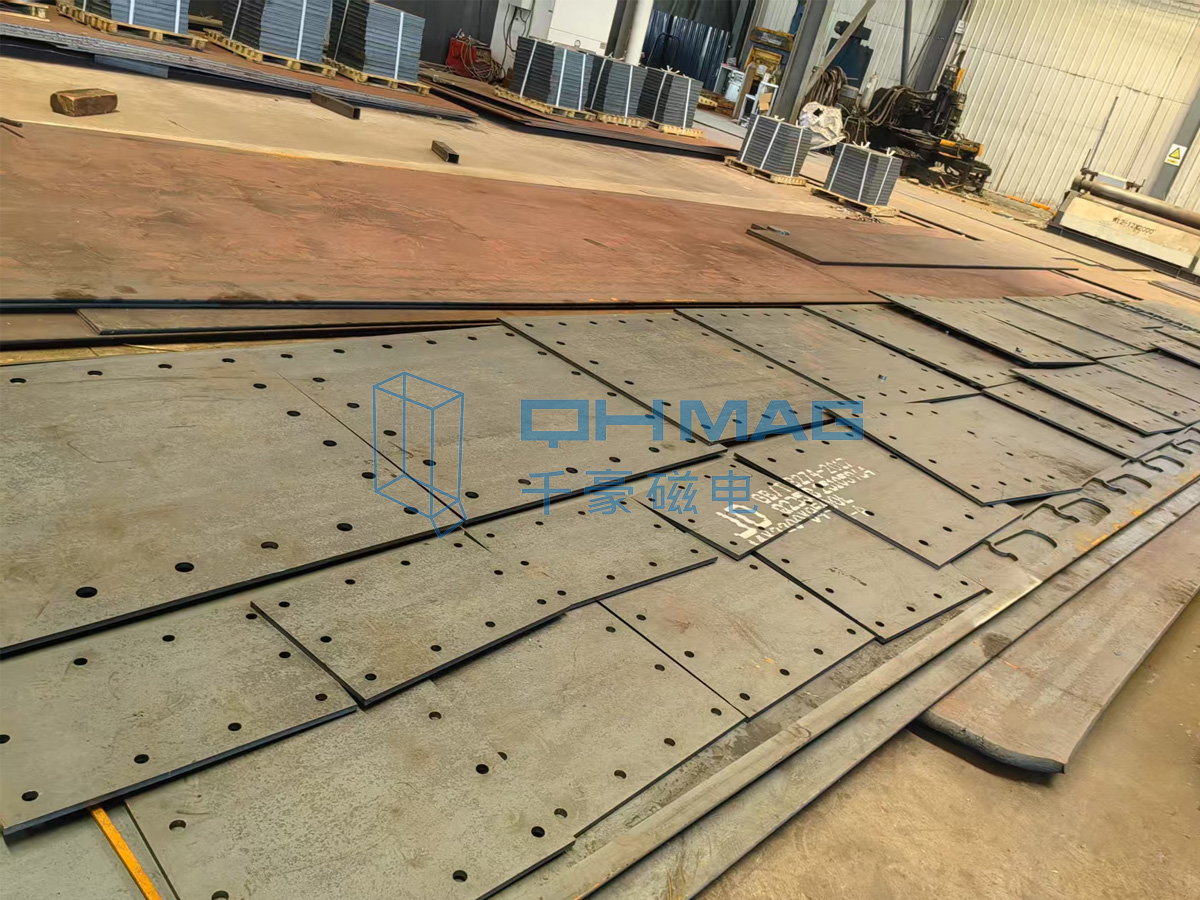

　　两套千豪全覆盖电永磁吊具落地后，客户激光切割车间生产效率、人工成本、能耗成本实现全方位升级，产能突破原有瓶颈，数据提升显著：
　　• 人力精简70%+：原12米钢板下料班组需6名员工，升级后仅需2名员工即可完成全部吊装下料工作，彻底解决招工难、人工成本高问题。
　　• 下料效率提升90%+：传统板钩单批次下料40分钟，电永磁吊具仅需3分钟即可完成，工序效率大幅飞跃，彻底解决设备等料问题。
　　• 设备产能翻倍增长：12米超长钢板日切割产量从最高17张提升至40张，激光切割机核心产能完全释放。
　　• 能耗成本减半：支持夜间低谷电价全自动下料作业，夜间完成板材集中下料，白天专注分拣切割，全年电费节省50%。
　　• 设备稼动率最大化：彻底解决“切割机快、下料慢”的工序矛盾，让高端激光切割设备24小时高效运转，产能利用率拉满。
　　五、多重安全防护系统，保障车间稳定作业
　　千豪全覆盖电永磁吊具搭载全套智能安全防护机制，适配重工车间高频、重载、长时间作业场景，杜绝吊装安全隐患，保障生产零事故：
　　1. 落地检测功能：精准识别吊具落地状态，杜绝悬空误操作；
　　2. 充磁强度检测：实时监测磁力强度，确保吸附达标后再起吊；
　　3. 额磁起、满磁行：标准化作业逻辑，未达标禁止起吊，从源头规避风险；
　　4. 状态灯声光报警：作业状态可视化，异常情况实时预警；
　　5. 电路短路保护：杜绝电路故障引发的设备、安全问题；
　　6. 行车联动互锁控制：与行车系统深度联动，杜绝违规操作，双重防护。
　　六、客户常见问题FAQ（行业通用答疑）
　　Q1：磁力吊具作业时会不会吸附激光切割机齿条？
　　不会。千豪电永磁吊具根据客户板材厚度、规格精准定制透磁深度，磁力仅作用于钢板物料，不会吸附切割机齿条，上料、下料过程无粘连、无跑偏，精准实现单张钢板分离上料、整板下料。
　　Q2：12米长款吊具能否适配6米短钢板吊装？
　　可以。设备支持分组独立控磁，控制面板与底部磁铁对应专属标签，可单独开启、关闭对应区域磁力，灵活适配6米、12米等不同长度钢板，通用性极强。
　　Q3：吊具如何取电安装？
　　设备直接在行车上取电，搭配专属选配电缆卷筒；我方专业安装团队上门施工，仅需客户提供登高车设备，即可完成全套安装、调试、接线工作，不改动车间原有设备布局。
　　Q4：设备断电后钢板会脱落吗？
　　不会。电永磁吊具采用永磁吸附原理，通电仅用于充磁、退磁，吸附状态依靠永磁材料锁磁，断电后磁力不消失、钢板不会脱落，仅需再次通电退磁即可卸料，安全稳定性极高。
　　Q5：设备质保与磁力衰减情况如何？
　　千豪全覆盖电永磁吊具提供1年整机质保，正常工况下，设备磁力10年不衰减，耐用性强、故障率低，适配重工车间长期高频作业。
　　七、案例总结
　　本次河北重工企业激光车间升级案例，通过千豪两款定制化全覆盖电永磁吊具，完美解决了传统人工吊装效率低、成本高、风险大、设备产能浪费等行业痛点。以智能磁力吊装替代人工板钩作业，实现人力精简、产能翻倍、能耗减半、安全升级，大幅提升激光切割车间自动化、智能化生产水平。
　　千豪磁电专注激光切割上下料、钢板吊装电永磁设备定制，可适配500W-160kW全功率、1米、3米、6米、12米、13米薄板，中厚板，厚板等全幅面激光切割机，为高铁、隧道、机械制造等重工行业企业，提供高效、节能、安全的智能吊装整体解决方案。
