铣削镗电永磁吸盘

　　铣削镗加工夹具用电永吃吸盘，其作为一种带有刀库和自动换刀装置,对工件进行多工序加工的高度自动化多功能数控机床。
　　铣削镗电永磁吸盘的工作原理是根据零件图纸，制定工艺方案，采用零件加工程序，把加工零件所需的机床动作和全部工艺参数变成机床的数控装置能够接受的信息代码，并把这些信息代码存储在信息载体上，将信息载体送入输出装置，读出信息并送入数控装置。信息进入数控装置以后，经过处理和运算转变为脉冲信号，这些信号有的送到可编程序控制器中控制机床的辅助动作，实现刀具自动更换,有的送到机床伺服系统，驱动机床有关零部件，使机床产生相应运动,如刀具相对于工件的运动轨迹、位移量和速度等实现自动控制，从而完成工件几个面上多工序的加工。 　　铣削镗电永磁吸盘按其加工工序分为镗铣和车削两大类，按控制轴数可分为三轴、四轴和五轴加工中心。工件在加工中心上经一次装夹后，能对两个以上的表面完成多种工序的加工，并且有多种换刀或选刀功能，从而使生产效率大大提高。 电永磁吸盘磁力工装夹具标准规格表： 矩形电永磁吸盘选型手册

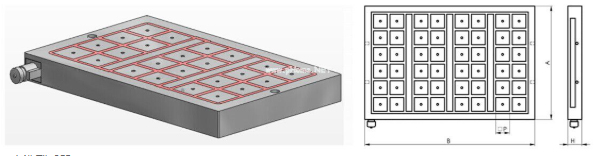

序号	型号	宽A (mm)	长B (mm)	高H(mm) 标准型①强磁型②		磁极尺寸□P(mm)	磁极数 (pcs)	重量(kg) 标准型强磁型
1	QHEP50-2534	250	340	51	65	50	12	40	48
2	QHEP50-2549	250	490	51	65	50	18	50	60
3	QHEP50-2564	250	640	51	65	50	24	60	72
4	QHEP50-2579	250	790	51	65	50	30	80	95
5	QHEP50-2594	250	940	51	65	50	36	90	108
6	QHEP50-25109	250	1090	51	65	50	42	100	120
7	QHEP50-3134	310	340	51	65	50	16	40	50
8	QHEP50-3149	310	490	51	65	50	24	60	72
9	QHEP50-3164	310	640	51	65	50	32	80	95
10	QHEP50-3179	310	790	51	65	50	40	90	108
11	QHEP50-3194	310	940	51	65	50	48	110	122
12	QHEP50-31109	310	1090	51	65	50	58	130	145
13	QHEP50-4334	430	340	51	65	50	28	60	68
14	QHEP50-4349	430	490	51	65	50	42	80	90
15	QHEP50-4364	430	640	51	65	50	56	100	112
16	QHEP50-4379	430	790	51	65	50	70	130	134
17	QHEP50-4394	430	940	51	65	50	84	150	166
18	QHEP50-43109	430	1090	51	65	50	98	170	188
19	QHEP50-4334	490	340	51	65	50	28	80	88
20	QHEP50-4349	490	490	51	65	50	42	90	102
21	QHEP50-4364	490	640	51	65	50	56	120	134
22	QHEP50-4379	490	790	51	65	50	70	140	156
23	QHEP50-4394	490	940	51	65	50	84	170	188
24	QHEP50-43109	490	1090	51	65	50	98	190	210
25	QHEP50-6134	610	340	51	65	50	38	80	88
26	QHEP50-6149	610	490	51	65	50	54	110	120
27	QHEP50-6164	610	640	51	65	50	72	140	152
28	QHEP50-6179	610	790	51	65	50	90	180	194
29	QHEP50-6194	610	940	51	65	50	108	210	226
30	QHEP50-61109	610	1090	51	65	50	126	230	248

序号	型号	宽A (mm)	长B (mm)	高H(mm) 标准型①强磁型②		磁极尺寸□P(mm)	磁极数 (pcs)	重量(kg) 标准型强磁型
1	QHEP70-2534	240	430	51	65	70	8	40	48
2	QHEP70-2549	240	630	51	65	70	12	60	70
3	QHEP70-2564	240	820	51	65	70	16	70	82
4	QHEP70-2579	240	1020	51	65	70	20	90	104
5	QHEP70-2594	320	430	51	65	70	12	50	58
6	QHEP70-25109	320	630	51	65	70	18	80	90
7	QHEP70-3134	320	820	51	65	70	24	100	112
8	QHEP70-3149	320	1020	51	65	70	30	120	134
9	QHEP70-3164	400	430	51	65	70	16	70	78
10	QHEP70-3179	400	630	51	65	70	24	100	110
11	QHEP70-3194	400	820	51	65	70	32	120	132
12	QHEP70-31109	400	1020	51	65	70	40	150	164
13	QHEP70-4334	490	430	51	65	70	20	80	88
14	QHEP70-4349	490	630	51	65	70	30	110	120
15	QHEP70-4364	490	820	51	65	70	40	150	162
16	QHEP70-4379	490	1020	51	65	70	50	180	194
17	QHEP70-4394	580	430	51	65	70	24	90	98
18	QHEP70-43109	580	630	51	65	70	36	130	140
19	QHEP70-4334	580	820	51	65	70	48	170	182
20	QHEP70-4349	580	1020	51	65	70	60	220	234

备注：①标准型：适用于表面粗糙度较好、导磁性好的工件进行粗加工、精加工；②强磁型：适用于表面粗糙度较差、导磁性不好的工件进行粗加工、精加工。
